GV2-PM
Доступен для скачивания
краткий каталог продукции:
Цена: 3799 руб.
Автомат GV2-PM предназначен для управления и защиты трехфазных асинхронных двигателей от перегрузки, коротких замыканий и неполнофазных режимов работы
Особенности:
- Совмещение функций автомата защиты двигателя и ручного пускателя
- Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель (для защиты от перегрузок, работающий на основе биметаллической пластины) и электромагнитный расцепитель (для мгновенной защиты от короткого замыкания)
- Ручная коммутация двигателей
- Возможность увеличения количества вспомогательных контактов. Дополнительный + аварийный (сигнальный) контакт AD устанавливается слева, возможна установка одного контакта. Дополнительный контакт AE устанавливается фронтально, возможна установка одного контакта
- Уставка срабатывания теплового расцепителя (уставка тока расцепления) – это величина тока в амперах. Как правило, ее выставляют равной номинальному току двигателя или близко к нему. Тепловой расцепитель разрывает цепь, как только сила тока в ней достигает 1,13 величины тока уставки, что воспринимается прибором как перегрузка
- Кнопка «Тест»
Области применения:
- Защита 3-фазных асинхронных двигателей в промышленности
- Системы вентиляции и кондиционирования
- Насосное оборудование
- Компрессорное оборудование
- Конвейерные системы
- Станочное оборудование
- Подъемно-транспортное оборудование
Технические характеристики:
| Параметр | Значение |
| Количество полюсов
| 3
|
| Номинальный ток
| 4...25 А
|
| Номинальное рабочее напряжение | 690 В |
| Номинальная частота | 50...60 Гц |
| Номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Коммутационное перенапряжение | < 8 кВ |
| Номинальная предельная отключающая способность (Icu) при 400 В | 100 кА |
| Рабочая отключающая способность (Ics) при 400 В | 100 кА |
| Тип расцепителя | Термомагнитный |
| Управление | Поворотной рукояткой
|
| Категория применения | AC-3 |
| Диаметр отверстия под блокировочный замок | 5 мм |
| Диаметр отверстия под пломбу | 0,5 мм |
| Электрическая износостойкость | > 105 циклов |
| Механическая износостойкость | > 105 циклов |
| Степень пылевлагозащиты | IP20 |
| Температура хранения | –40...+80ºC |
| Температура эксплуатации | –20...+60ºC |
| Монтаж | На DIN-рейку |
| Габаритные размеры | 87×45×89 мм
|
| Вес | 280 г |
Модификации:
| Модель
| Диапазон настроек
уставки тока расцепления, А | Номинальный ток, А
| Электромагнитный ток срабатывания, А
| Номинальная мощность
двигателя при 400 В, кВт |
| GV2-PM08C | 2,5...4
| 4
| 51
| 1,5 |
| GV2-PM10C | 4...6,3
| 6,3
| 78
| 2,2 |
| GV2-PM14C | 6...10
| 10
| 138
| 4 |
| GV2-PM16C
| 9...14
| 14
| 170
| 5,5 |
| GV2-PM18C
| 10...16
| 16
| 223
| 7,5 |
| GV2-PM20C
| 13...18
| 18
| 327
| 7,5 |
| GV2-PM21C
| 17...23
| 23
| 327
| 11 |
| GV2-PM22C
| 20...25
| 25
| 416
| 11 |

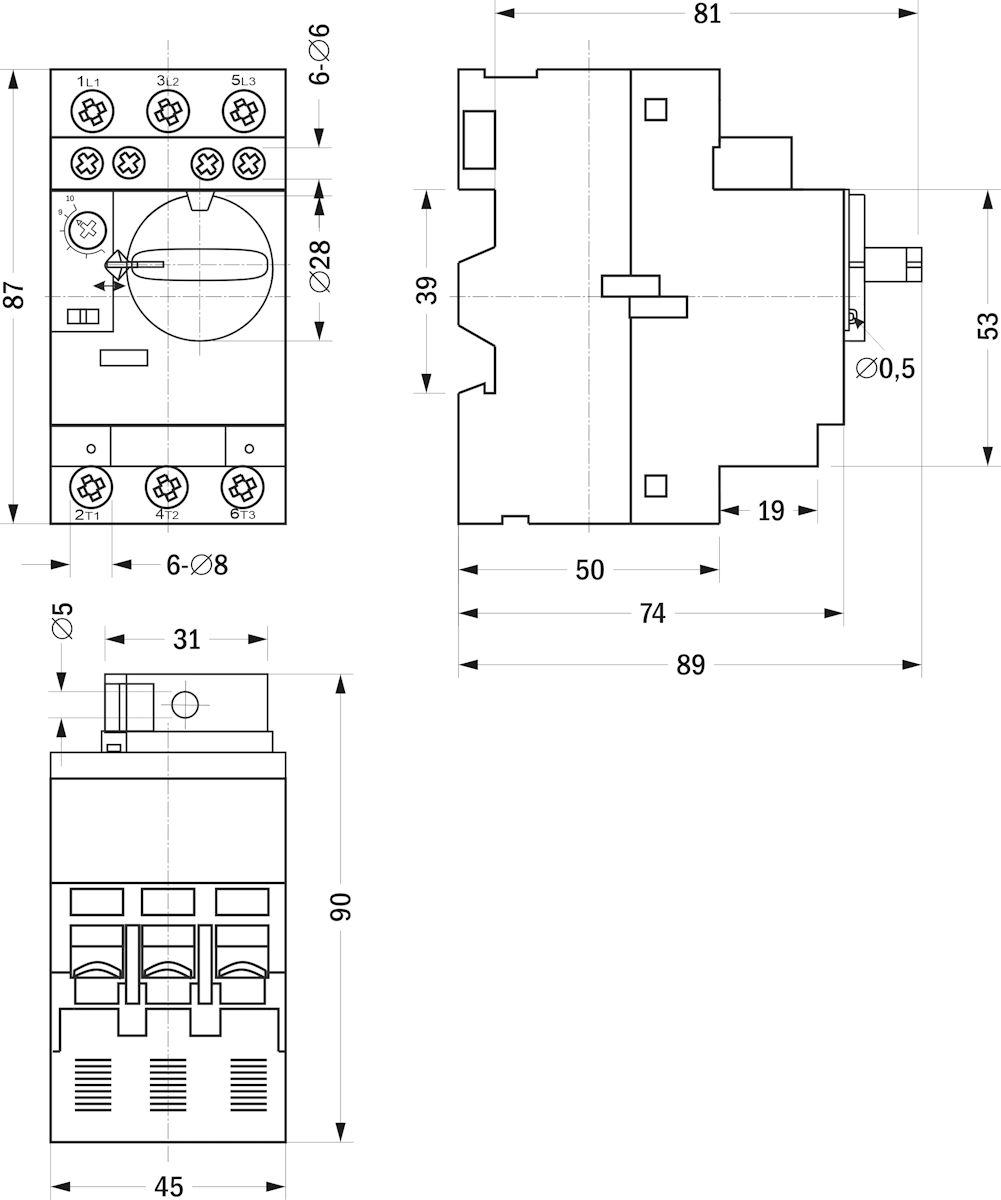

| Габаритные размеры |
 |
Версия: 2025-06-09-СДГ
| Документ | Дата обновления |
| Паспорт на GV2-PM | 30.06.2025 |
