MS116
Доступен для скачивания
краткий каталог продукции:
Цена: 3401 руб.
Автомат MS116 предназначен для управления и защиты трехфазных асинхронных двигателей от перегрузки, коротких замыканий и неполнофазных режимов работыОсобенности:
- Совмещение функций автомата защиты двигателя и ручного пускателя
- Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания
- Ручная коммутация двигателей
- Температурная компенсация для предотвращения ложных срабатываний
- Уставка срабатывания теплового расцепителя (уставка тока расцепления) – это величина тока в амперах. Как правило, ее выставляют равной номинальному току двигателя или близко к нему. Тепловой расцепитель разрывает цепь, как только сила тока в ней достигает 1,13 величины тока уставки, что воспринимается прибором как перегрузка
- Кнопка «Тест»
Области применения:
- Защита 3-фазных асинхронных двигателей в промышленности
- Системы вентиляции и кондиционирования
- Насосное оборудование
- Компрессорное оборудование
- Конвейерные системы
- Станочное оборудование
- Подъемно-транспортное оборудование
| Параметр | Значение |
| Количество полюсов
| 3
|
| Номинальный ток
| 4...25 А
|
| Номинальное рабочее напряжение | 690 В |
| Номинальная частота | 50...60 Гц |
| Предельная отключающая способность (Icu) при 400 В | 50 кА |
| Рабочая отключающая способность (Ics) при 400 В | 50 кА |
| Тип расцепителя | Термомагнитный |
| Класс теплового расцепителя | 10 |
| Категория применения | AC-3 |
| Механическая износостойкость | ≥ 105 циклов |
| Коммутационная износостойкость | ≥ 5×104 циклов |
| Управление | Поворотной рукояткой
|
| Степень пылевлагозащиты | IP20 |
| Температура эксплуатации | −25...+60°C |
| Тип присоединения главной электрической цепи | Винтовое соединение (коробчатый зажим) |
| Сечение кабеля одножильного | 1...4 мм² (до 16 А), 2,5...6 мм² (до 32 А) |
| Сечение кабеля гибкого | 0,75...2,5 мм² (до 16 А), 1...6 мм² (до 32 А) |
| Монтаж | На DIN-рейку |
| Габаритные размеры | 91×45×87 мм |
| Вес | 280 г |
Модификации:
| Модель
| Диапазон настроек уставки
тока расцепления, А | Номинальный ток, А
| Номинальная мощность двигателя
при 400 В, кВт |
| MS116-08C
| 2,5...4
| 4
| 1,5 |
| MS116-10C
| 4...6,3
| 6,3
| 2,2 |
| MS116-14C
| 6...10
| 10
| 4,0 |
| MS116-16C
| 9...14
| 14
| 7,5 |
| MS116-18C
| 10...16
| 16
| 7,5 |
| MS116-20C
| 13...18
| 18
| 7,5 |
| MS116-21C
| 17...23
| 23
| 11 |
| MS116-22C
| 20...25
| 25
| 11 |

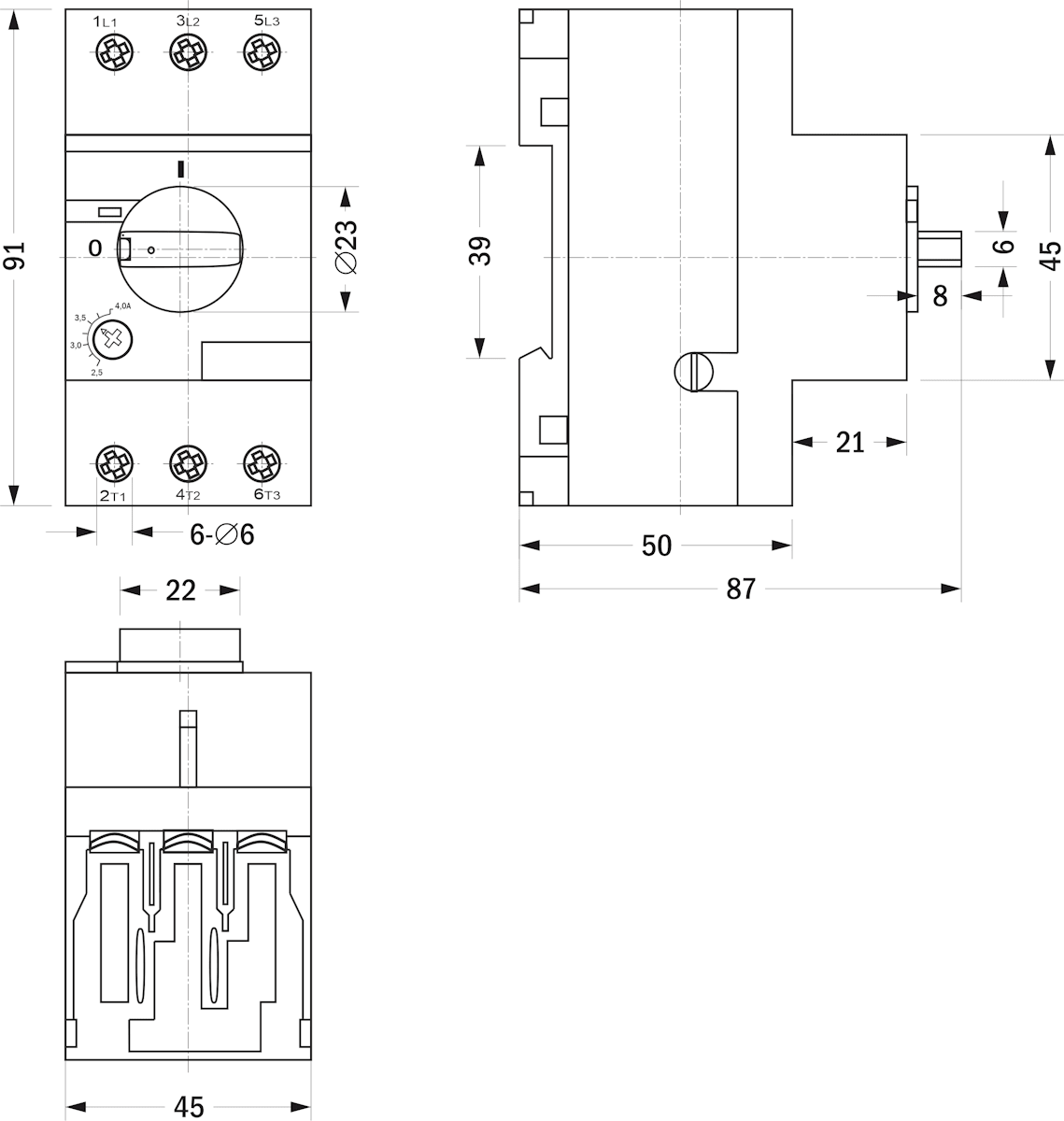

| Габаритные размеры |
 |
