AD
Доступен для скачивания
краткий каталог продукции:
Цена: 663 руб.
Дополнительный + аварийный (сигнальный) контакт AD для автоматов для управления и защиты электродвигателя GV2-M, GV2-PM
Дополнительный контакт предназначен для коммутации и сигнализации цепей управления переменного и постоянного тока при изменении состояния автомата.
Аварийный контакт предназначен для сигнализации о срабатывании автоматического выключателя от перегрузки или короткого замыкания. Для проверки переключения контактов аварийного срабатывания необходимо нажать кнопку "Тест"
Технические характеристики:
| Параметр | Значение |
| Реле
| ~6 А, 230 В
|
| Номинальное рабочее напряжение | ~400 В, =220 В |
| Номинальная частота | 50...60 Гц |
| Номинальное импульсное выдерживаемое напряжение | 2,5 кВ |
| Номинальное напряжение изоляции | 415 В |
| Контакт | 1НО (аварийный)+1НО (дополнительный)
1НЗ (аварийный)+1НЗ (дополнительный) 1НО (аварийный)+1НЗ (дополнительный) 1НЗ (аварийный)+1НО (дополнительный) |
| Электрическая износостойкость | > 104 циклов |
| Механическая износостойкость | > 104 циклов |
| Степень пылевлагозащиты | IP20 |
| Температура эксплуатации | –40...+70ºC |
| Монтаж | Слева к выключателю |
| Габаритные размеры | 88×13×66 мм |
| Вес | 280 г |
Модификации:
| Модель | Контакт |
| AD1010
| 1НО (аварийный)+1НО (дополнительный)
|
| AD0101 | 1НЗ (аварийный)+1НЗ (дополнительный)
|
| AD1001 | 1НО (аварийный)+1НЗ (дополнительный)
|
| AD0110 | 1НЗ (аварийный)+1НО (дополнительный) |

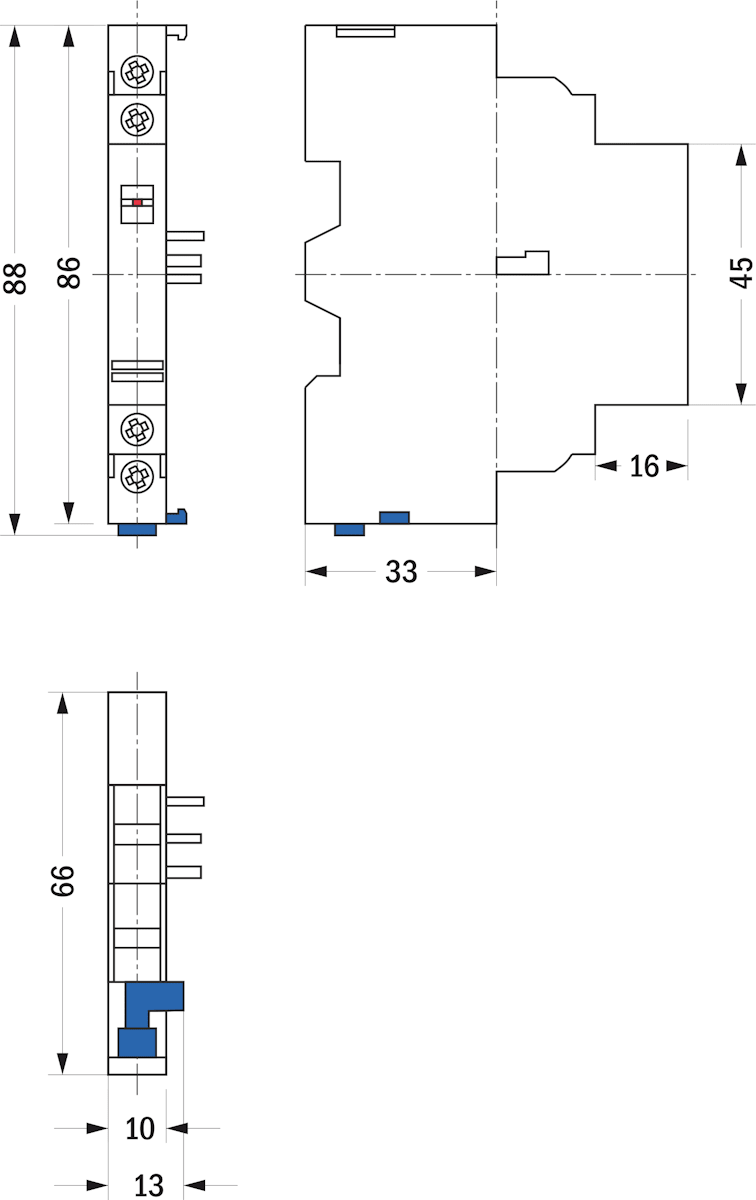

| Габаритные размеры |
 |
