КЗРКЭ-12НФ
Доступен для скачивания
краткий каталог продукции:
Цена: 100140 руб.
Клиновая задвижка – это трубопроводная арматура, запирающий элемент которой движется перпендикулярно потоку рабочей среды. Клиновая задвижка КЗРКЭ-12НФ предназначена для полного открытия или полного перекрытия потока рабочей среды в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин.
Задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах. В газовой промышленности задвижки применяют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.
Достоинства:
Задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах. В газовой промышленности задвижки применяют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.
- Автоматическое управление задвижкой с помощью электропривода ЭПМ2
- Возможность ручного управления задвижкой с помощью штурвала в случае отказа электропитания
- Повышенная герметичность прохода в закрытом положении
- Незначительное гидравлическое сопротивление при полностью открытом ходе
- Возможность применения для перекрытия потока рабочей среды большой вязкости
- Возможность подачи рабочей среды в любом направлении
- Фланцы стандарта DIN 3352 F4
- Невыдвижной шток
- Клин покрыт EPDM
- Надежная конструкция
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Следует учитывать:
Модификации:
- Возможность заклинивания или затрудненного открытия/закрытия при резких перепадах температур
- Невозможность работы с веществами, содержащими крупные твердые включения
Принцип действия: Задвижка КЗРКЭ-12НФ – это трубопроводная арматура, предназначенная для полного открытия или полного перекрытия потока рабочей среды в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин. Клин приводится в движение с помощью специального устройства – электрического привода ЭПМ2.
Установка задвижки КЗРКЭ-12НФ с электроприводом ЭПМ2 целесообразна на участках трубопровода, где затруднен доступ для ручного управления потоком рабочей среды и необходимо автоматическое управление, а также на трубопроводах, находящихся в местах, представляющих опасность для здоровья человека.
Технические характеристики:
Установка задвижки КЗРКЭ-12НФ с электроприводом ЭПМ2 целесообразна на участках трубопровода, где затруднен доступ для ручного управления потоком рабочей среды и необходимо автоматическое управление, а также на трубопроводах, находящихся в местах, представляющих опасность для здоровья человека.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, жидкости, не агрессивные к материалам задвижки, спирт, а также слабые кислоты и щелочи с концентрацией < 40% |
| Материал | Корпуса задвижки/клина: чугун
Штока: нержавеющая сталь Уплотнения: EPDM |
| Температура рабочей среды | −30...+120°С |
| Рабочее давление | 0,0...1,6 МПа
|
| Испытательное давление
| 2,4 МПа
|
| Диаметр условного прохода | 80 мм |
| Присоединение крана
| Фланцевое F3" |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Крутящий момент, Н·м
| Присоединение | Вес задвижки, г
|
| КЗРКЭ-12НФ-080 FHE
| 80
| 600
| 60
| F3"
| 15 300
|
Таблица выбора привода ЭПМ2:
| Модель привода ЭПМ2
| ∅ штока привода, мм
| ∅ муфты привода, мм
| Ном. крутящий момент, Н∙м
| Max кол-во оборотов привода
| Частота вращения вала,
об./мин | Max Ду задвижки, мм
| Вес привода, г |
| -015 | 28 | 45 | 150 | 50 | 36 | 80 | 50 000
|

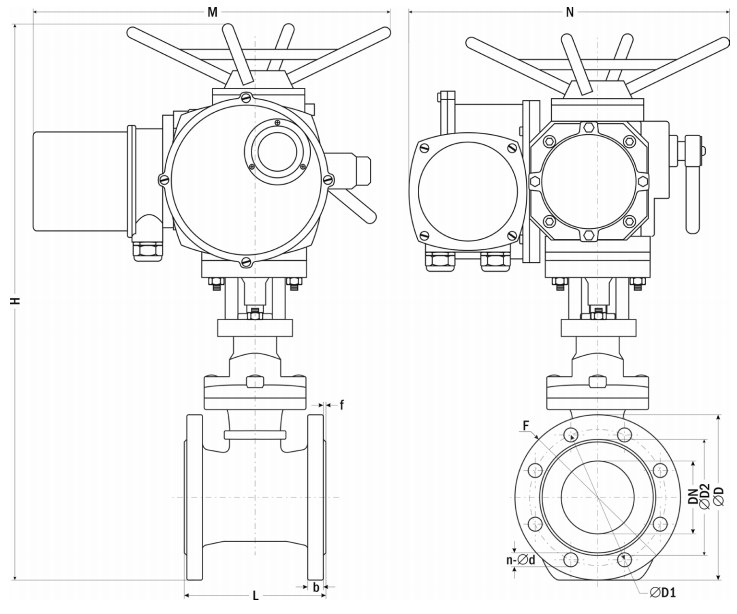

| Габаритные размеры |
 |
| Размеры, мм
| КЗРКЭ-12НФ
| ||||||||
| -080 | |||||||||
| DN
| 80 | ||||||||
| b
| 17 | ||||||||
| ∅ D
| 200 | ||||||||
| ∅ D1 | 160 | ||||||||
| ∅ D2 | 138 | ||||||||
| f | 2 | ||||||||
| F | 3" | ||||||||
| H | 710 | ||||||||
| L | 176 | ||||||||
| M | 435 | ||||||||
| N | 350 | ||||||||
| n-∅ d | 8-∅ 19 | ||||||||
Версия: 2023-01-09-ЛВС
| Документ | Дата обновления |
| Паспорт на КЗРКЭ-12НФ | 20.08.2019 |
