AR200-2

Кран шаровой полнопроходной с электроприводом AR200-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Работа при высоком давлении до 4 МПа
• Модель электропривода – AR200
• Привод AR200 крепится к крану с помощью двух винтов М6
• Привод AR200 обладает широким выбором возможных вариантов типов питающего напряжения (~220 В, ~110 В, ~24 В, =24 В) и времени открытия/закрытия крана (12 с, 15...18 с, 24 с)
• Привод оснащен указателем положения крана: O – open (кран открыт), S – shut/close (кран закрыт)
• Простота монтажа и удобство обслуживания
• 3- или 5-проводная схема подключения
• Компактный размер
• Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	PTFE + EPDM
Температура рабочей среды		−10…+125°С
Рабочее давление		0...4 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Модель электропривода		AR200
Питание, ток, мощность		~220 В, 40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт
Время открытия/закрытия		12 с или 24 с для ~220 В; 12 с для ~110 В; 12 с для ~24 В; 15...18 с для =24 В
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		5 Н∙м для ~220 В, ~110 В, ~24 В; 15 Н∙м для =24 В
Степень защиты		IP65
Питание, ток, мощность		~220 В,40 мА, 8 ВА; ~110 В,  80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт
Схема подключения		3-проводная с переключением
Длина кабеля		840 мм

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, кг	Модель электропривода	Вес привода, г
AR200-2-15	15	20	G½"	0,0	4	0,206	AR200	572
AR200-2-20	20	38	G¾"			0,340
AR200-2-25	25	69	G1"			0,495

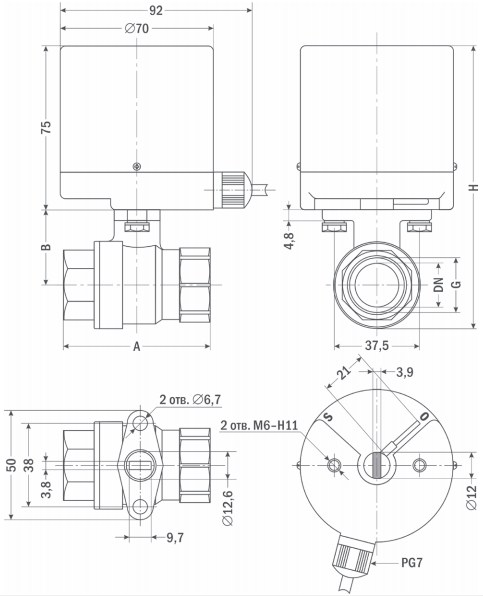

Габаритные размеры

Размер, мм	AR200-2-15	AR200-2-20	AR200-2-25
DN	15	20	25
A	58	67	78
B	29	34	37
H	116	129	132
G	½"	¾"	1"

Версия: 2020-06-10-КВА
