AR-G100-IB
Доступен для скачивания
краткий каталог продукции:
Цена: 6709 руб.
Кран шаровой фланцевый с ручным управлением AR-G100-IB предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Полнопроходной с ручным управлением
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, вакуум, масла, бензин, мазут, слабые кислоты, спирт |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFЕ |
| Температура рабочей среды | −29...+180°С
|
| Рабочее давление | 0...2,5 МПа |
| Максимальное давление
| до 6,4 МПа
|
| Диаметр условного прохода | 25 мм |
| Присоединение | Фланцевое F1" |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа |
| AR-G100-IB-25
| 25
| 26
| F1"
| 0 | 2,5 |

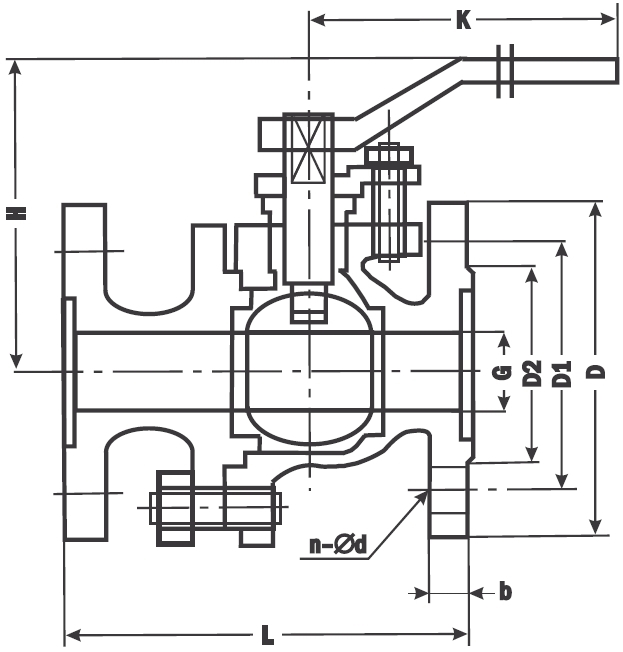

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||
| G
| L
| D
| D1
| D2
| b | n-∅ d
| H
| K
| |
| AR-G100-IB-25
| 1"
| 150
| 115
| 85
| 65
| 13
| 4-∅ 14
| 123
| 130
|
Версия: 2023-05-29-ЛВС
